Gleismannsbahnhof Gleis 12.3.7

H.H.-A. - Hamburger Hochbahn - Allerlei / Abstellanlagen / U2 - U3 - U4 : Berliner Tor / Westphalensweg

Diese viergleisige Abstellanlage schließt sich östlich der Haltestelle "Berliner Tor" an die Gleisverzweigungen der Strecken nach Barmbek und Mümmelmannsberg an. Die eingleisige Zufahrt verläuft westlich parallel zum Streckengleis der U 3 nach Barmbek und überquert das Streckengleis von Barmbek. Sie liegt dann westlich der beiden Gleise der U 3 und endet kurz vor den "Wallstraßenbrücke". Die vier Abstellgleise enden stumpf an der nördlichen Tunnelwand. Ungewöhnlich an dieser Abstellanlage ist, daß sie zwar unterirdisch unter dem "Westphalensweg" liegt, sie aber seitlich einsehbar ist. Eine Galerie aus Betonpfeilern stützt die Tunneldecke, so daß man gerade eben hindurchsehen kann. Der "Westphalensweg" ist gleichzeitig ein P + R - Platz, bei dem man die einzelnen Parkplätze über zwei separate Einbahnstraßen, die auch noch seitenverkehrt verlaufen, erreicht. Der gesamte Platz ist allerdings niocht gerade eine Augenweide. Das Verbindungsgleis von der Abstellanlage zum Bahnhof verläuft unterhalb der Straße. Interessanterweise ist der Querschnitt des Tunnels zweigleisig gebaut worden. Man konnte das gut auf einem Video sehen, welches am "Verkehrshisorischen Tag 2009" entstand, das aber leider inzwischen nicht mehr online ist. Zwischen den beiden Zufahrtsgleisen befinden sich (vermutlich) Technikräume.

Betrieblich wird diese Anlage selten genutzt. Zur Zeit der Linie U 21 von 1968 bis 1973 wendeten hier wahrscheinlich die Pendelzüge von "Hauptbahnhof Nord" und wurden bei Betriebspausen abgestellt. Ansonsten war und ist sie wohl bei Streckensperrungen in Betrieb, wenn "Berliner Tor" der Endpunkt ist. Ab und zu steht hier ein überzähliger Zug, der woanders gerade nicht gebraucht wird.

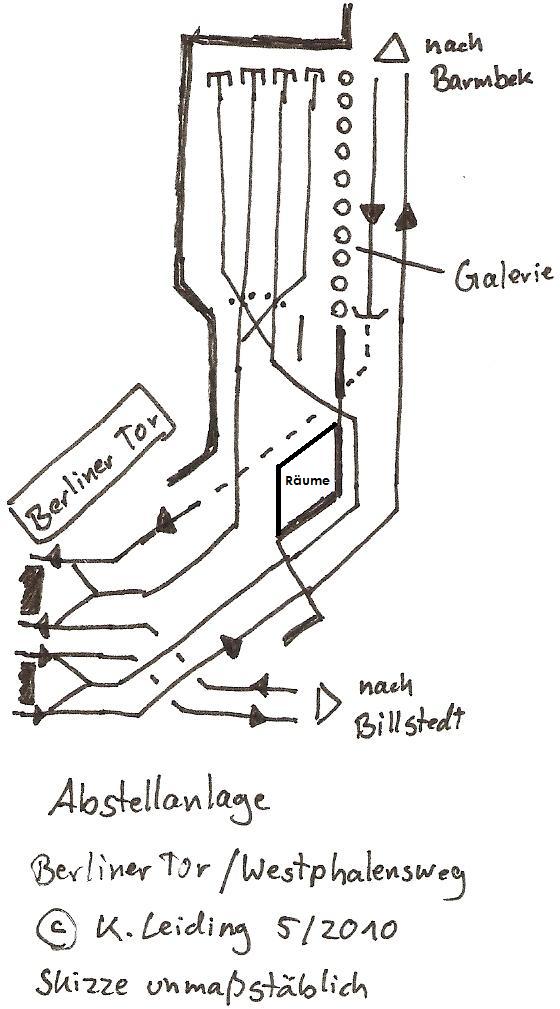

Gleisplan der Abstellanlage.
Ungefährer Gleisplan der Abstellanlage östlich der Haltestelle "Berliner Tor".


Fotos

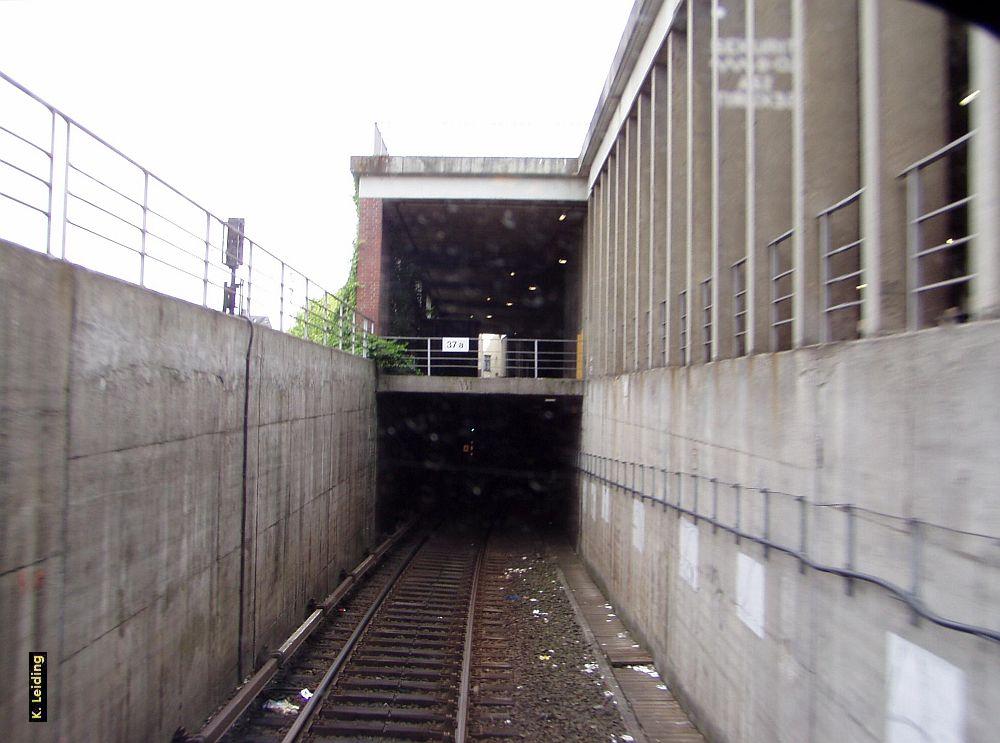

Zufahrt des Streckengleises von Mundsburg der heutigen U 3 nach Berliner Tor.
Zufahrt des Streckengleises von Mundsburg der heutigen U 3 nach Berliner Tor. Oberhalb des Gleises befindet sich der Überbau des Zufahrtsgleises zur Abstellanlage, darunter steht links vom Gleis das Einfahrsignal und rechts ist ein kleiner Teil der Galerie zu erkennen. Das Foto entstand im Mai 2005 durch die etwas schmutzige Frontscheibe des "Hanseaten" anläßlich einer privaten Sonderfahrt. Zu dieser Zeit verkehrte hier noch die U 2.

Blick vom Westphalensweg auf die einzige Tunneleinfahrt am Berliner Tor.

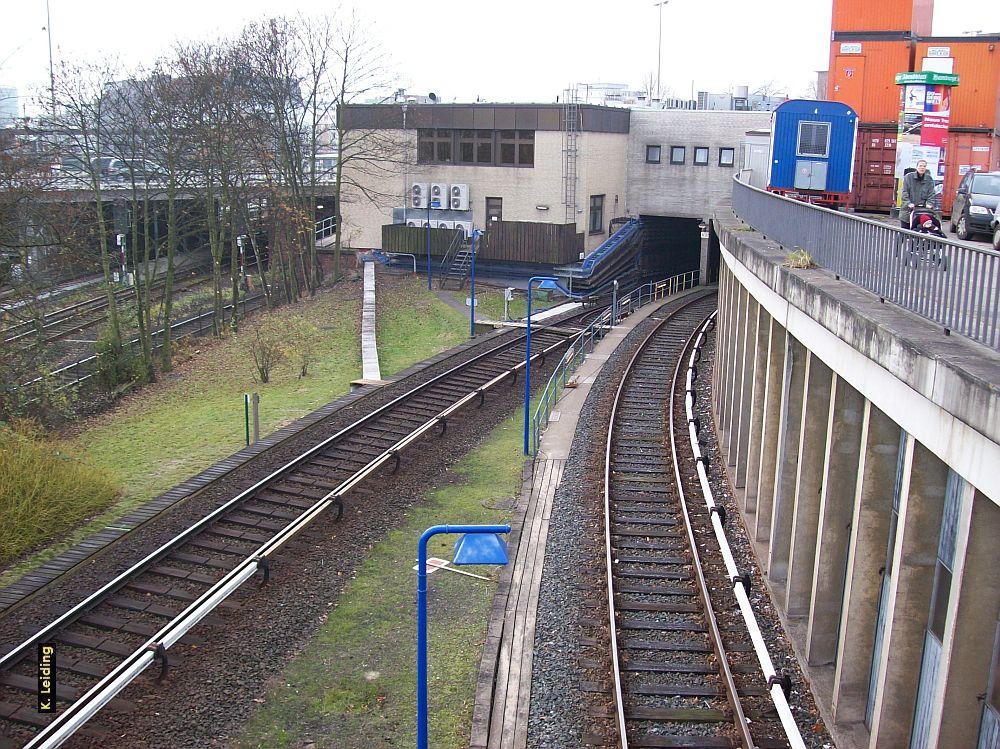

Blick vom "Westphalensweg" auf die einzige Tunneleinfahrt am Berliner Tor. Hier verläßt das Streckengleis nach Barmbek die Haltestelle. In diesem Bereich befand sich von 1912 bis zum grundlegenden Umbau ca. 1964 / 1965 die ehemalige Haltestelle Berliner Tor mit zwei Seitenbahnsteigen und keiner einzigen Weiche. Der gelbe Gebäudekomplex links und oberhalb der Ausfahrt ist das HHA - Stellwerk Berliner Tor, welches im Mittelteil auch noch ein Restaurant beherbergt. Die Baucontainerstapel rechts im Bild sind inzwischen auch wieder verschwunden. Foto vom November 2007.

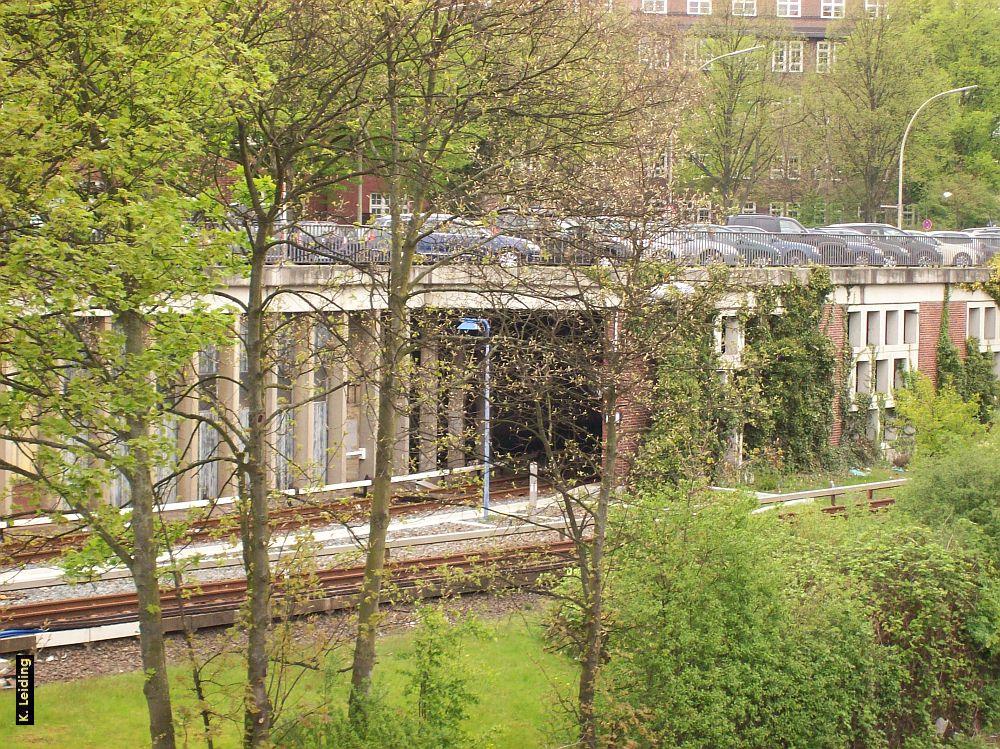

Die Zufahrt zur Abstellanlage.
Die Zufahrt zur Abstellanlage, durch die frühlingsgrünen Bäume an der Brücke des "Berlinertordamm" gesehen. In diesem Bereich stützen keine Pfeiler die Decke, sondern Betonquader, verbunden mit Mauerwerk. Links befinden sich (Technik-)Räume. Foto vom April 2012.

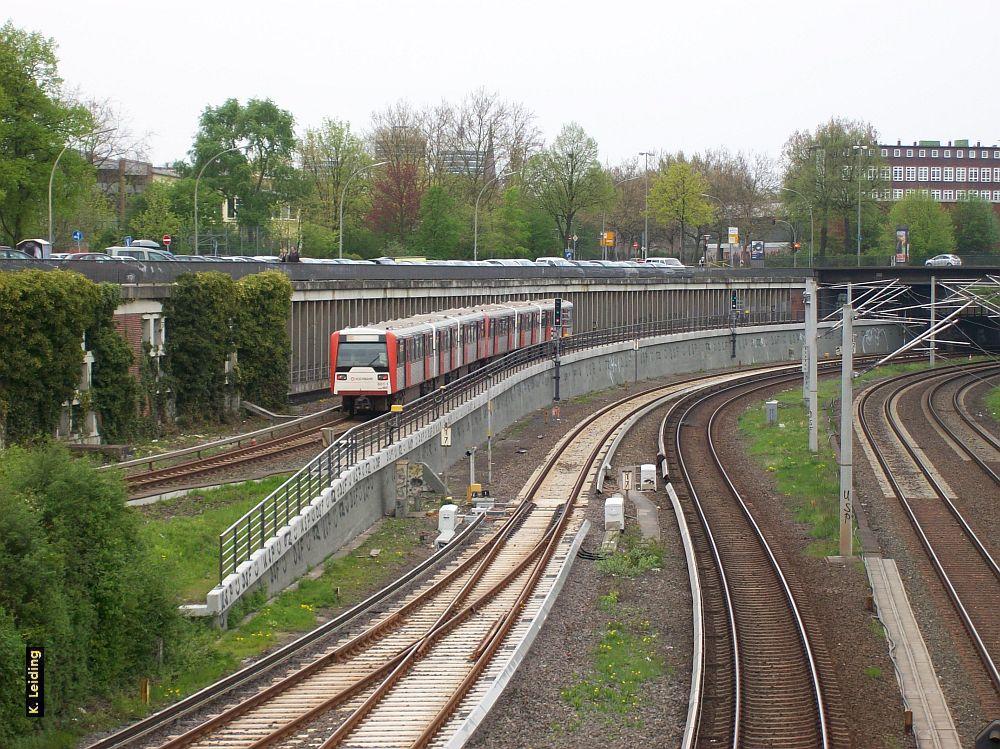

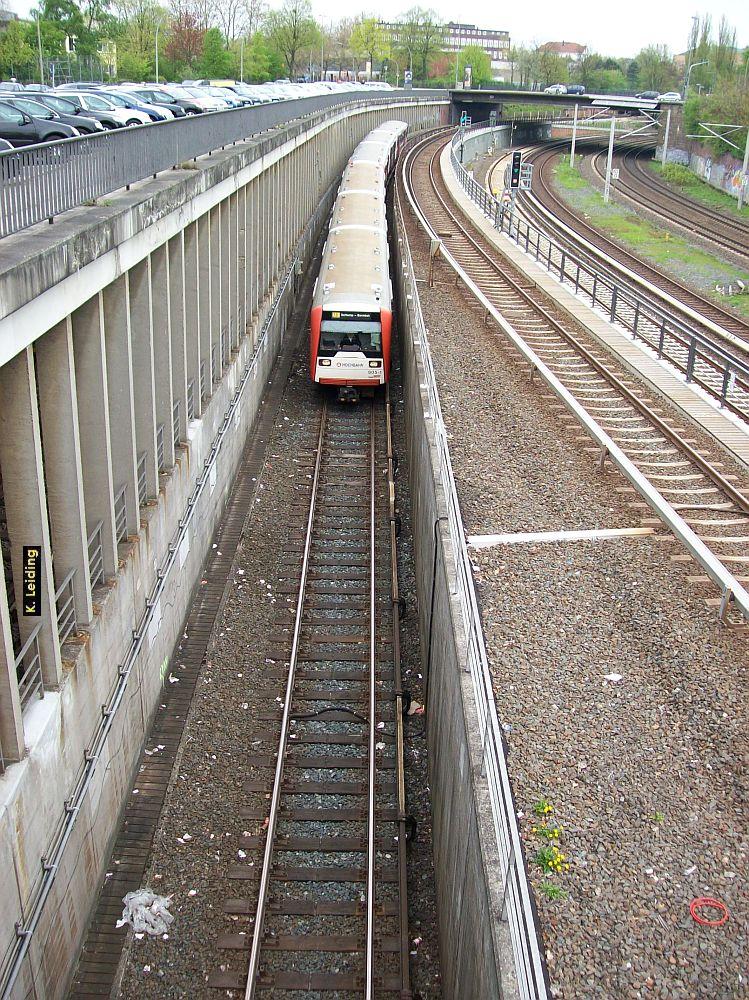

Ein DT 3 - Zug fährt auf der Linie U 3 parallel zur Abstellanlage.
Nochmals ein Blick von der gleichen Brücke aus: Ein DT 3 - Zug fährt auf der Linie U 3 parallel zur Abstellanlage und zu den Gleisen der S - und Fernbahn nordwärts. Die Weiche im Vordergrund dient zur Sortierung der Züge der Linien S 1 und S 11, die in Richtung Hauptbahnhof fahren. Foto vom April 2012.

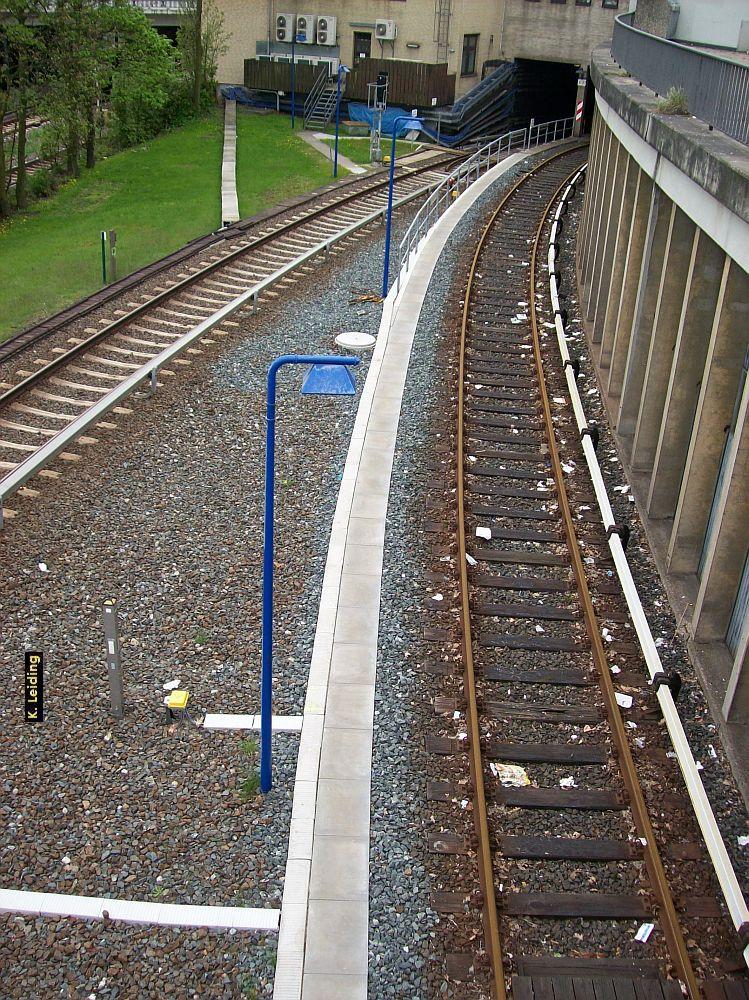

Nochmals die Gleise der U 3 nach Mundsburg und zur Abstellanlage.
Nochmals die Gleise der U 3 nach Mundsburg und zur Abstellanlage. Im Gegensatz zum oberen Bild ist das Zufahrtsgleis nun rostiger und es liegt viel Müll daneben. Foto vom April 2012.

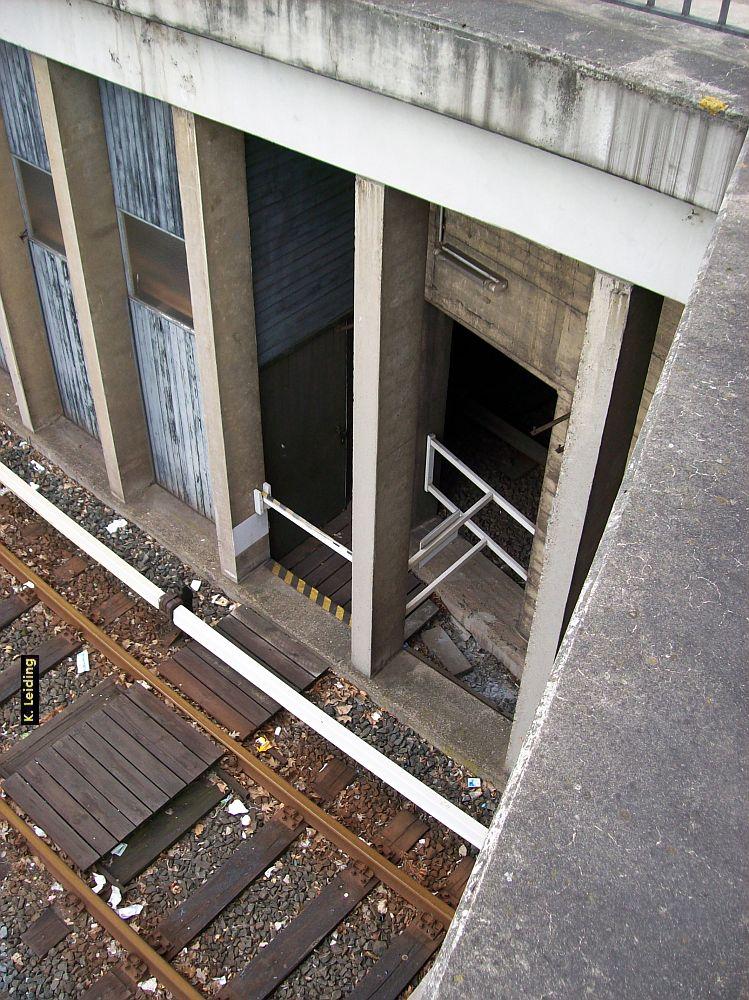

Ein oder der Zugang zu den (Technik-)Räumen zwischen den Gleisen.
Ein oder der Zugang zu den (Technik-)Räumen zwischen den Gleisen. Der Übergang zum Zufahrtsgleis ist durch eine Schranke gesichert. Foto vom April 2012.

Ein Zug der Linie U 3 nähert sich von Mundsburg her der Tunneleinfahrt.
Ein Zug der Linie U 3 nähert sich von Mundsburg her der Tunneleinfahrt zur Haltestelle "Berliner Tor". Links ist wieder die Galerie vor den Abstellgleisen zu sehen. Foto vom April 2012.

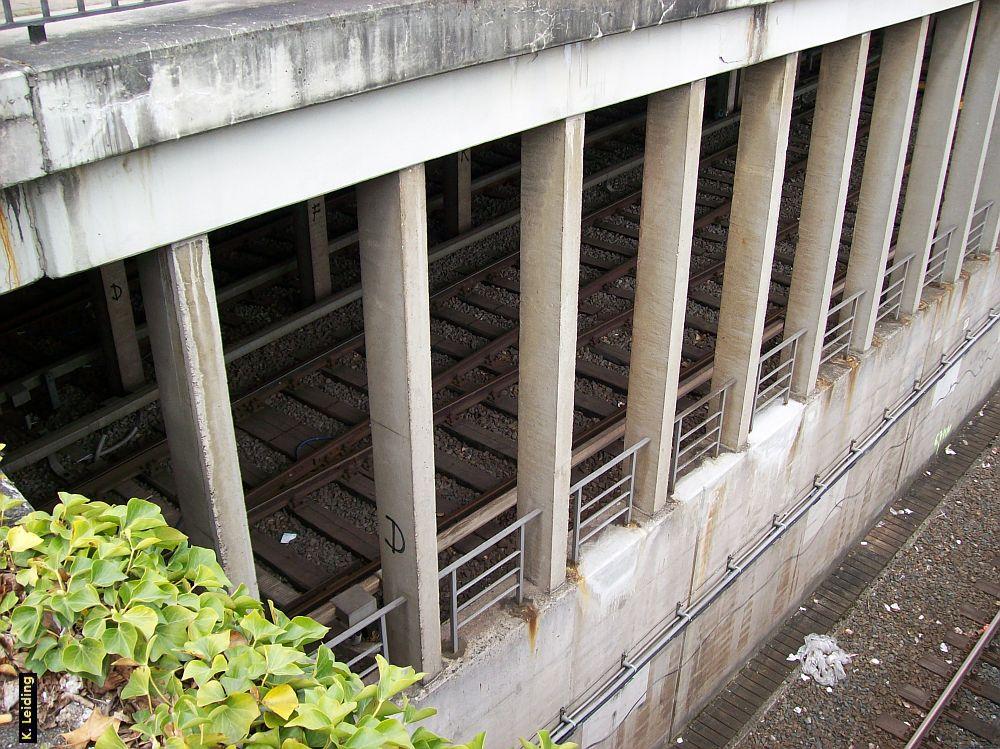

Blick durch die Galerie.
Blick durch die Galerie auf einen kleinen Teil der Abstellgleise, rechts im Anschnitt befindet sich wiederum das Zufahrtsgleis der U 3 vom vorigen Bild. Foto vom April 2012.


Fotos vom November 2015

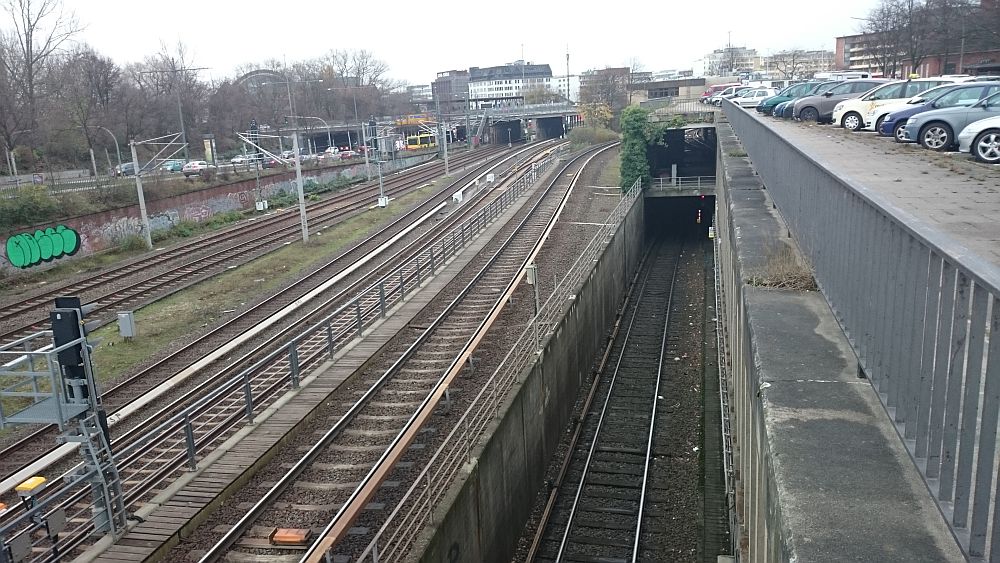

Blick vom Westphalensweg.
Blick vom "Westphalensweg" auf die Unterführung des U 3 - Gleises von Mundsburg unter die Zufahrt zur Abstellanlage, rechts ist der P + R - Platz im Anschnitt zu sehen.

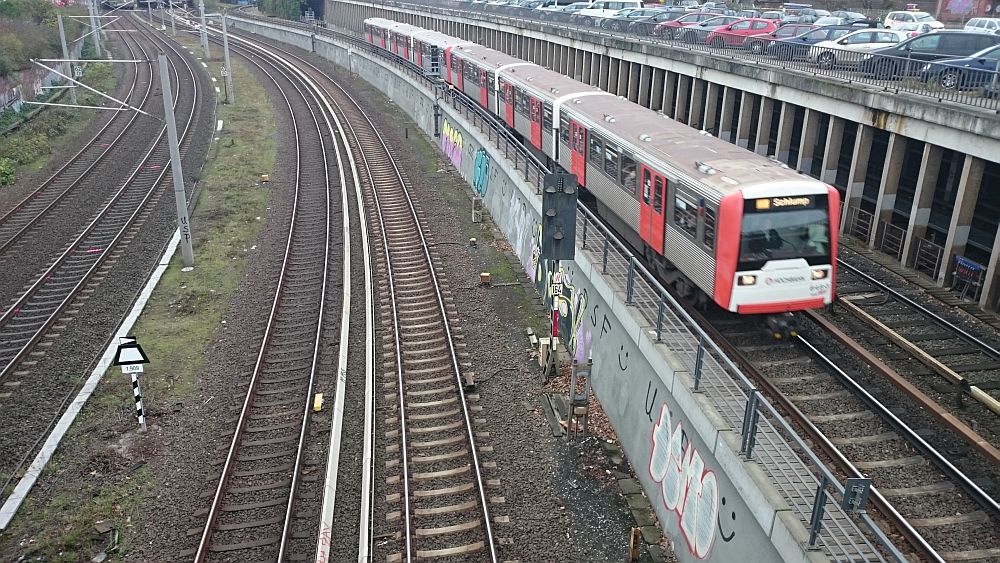

Blick von der Wallstraßenbrücke.

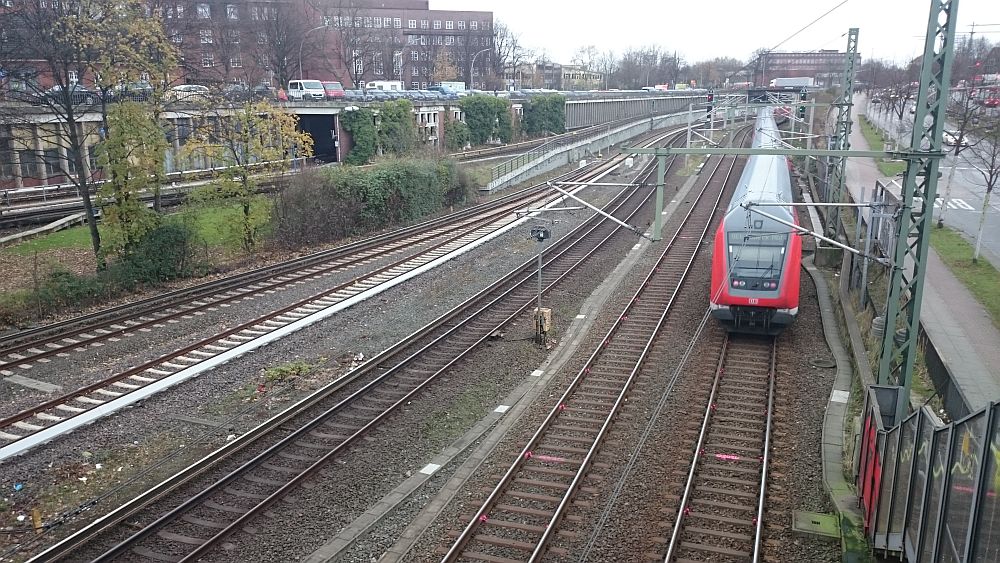

Blick von der Wallstraßenbrücke nach Süden. Ein Zug der Linie U 3 strebt nordwärts. Interessant ist die erst kürzlich an den S - Bahngleisen aufgestellte Trapeztafel.

Blick vom Heidenkampsweg 1.

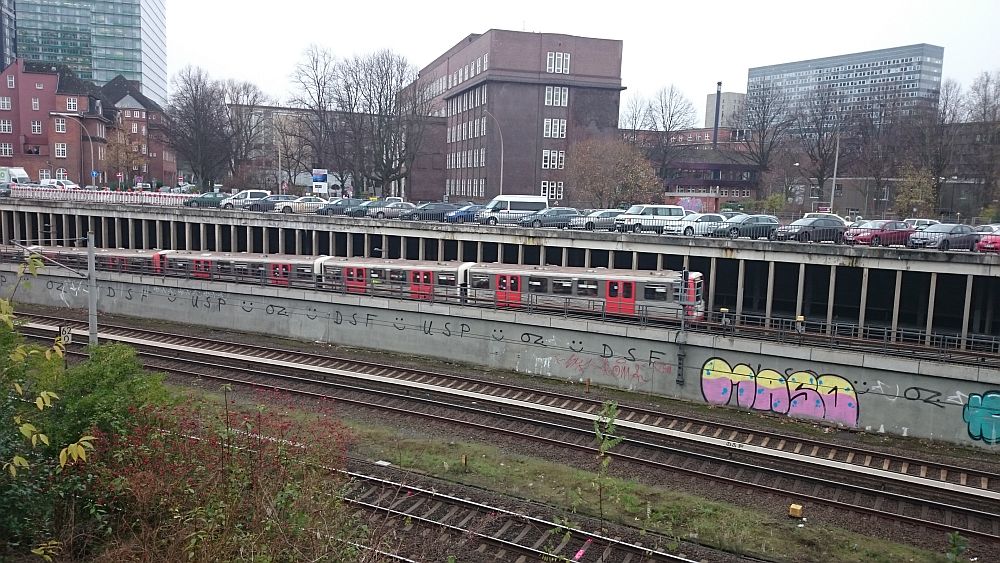

Blick vom "Heidenkampsweg" auf die Abstellanlage. Ein Sechswagen - DT 3 - Zug verschwindet in der Unterführung vor der Haltestelle "Berliner Tor".

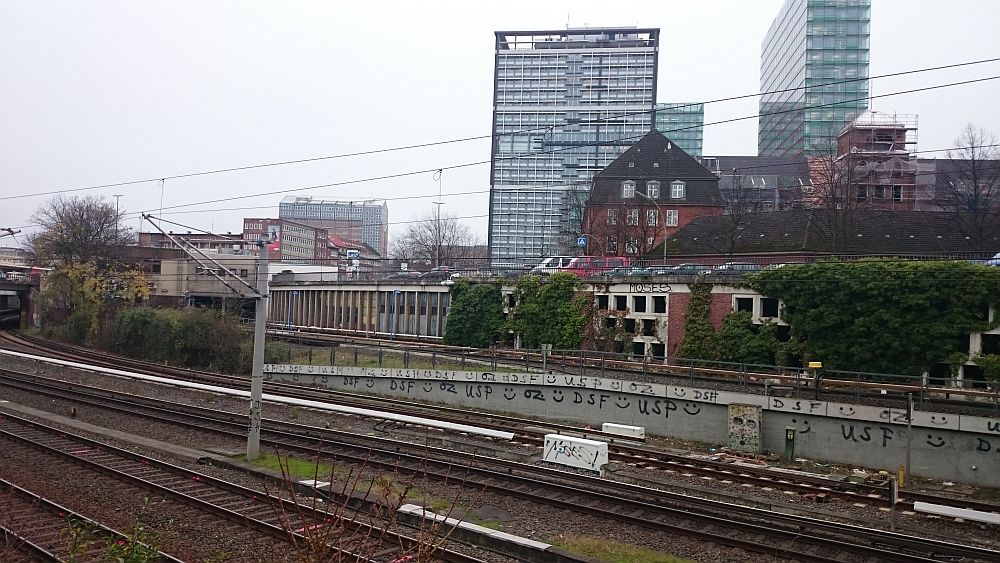

Blick vom Heidenkampsweg 2.

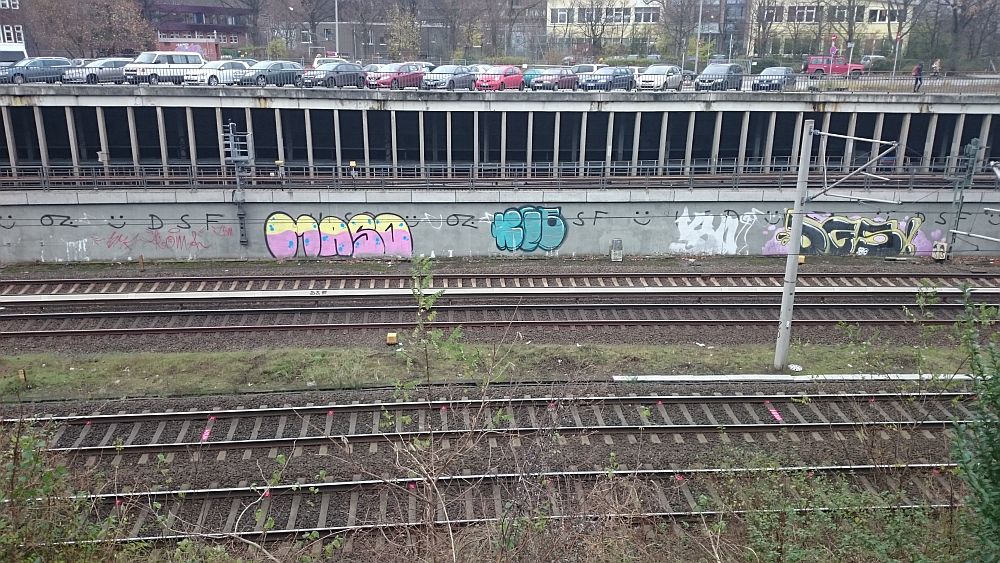

Blick vom "Heidenkampsweg" auf die Abstellanlage. Durch die Galerie ist es schwierig, in die (unbeleuchtete) Abstellanlage zu schauen. Vorne sind die Fernbahn- und dahinter die S - Bahngleise zu sehen.

Blick vom Heidenkampsweg 3.
Blick vom "Heidenkampsweg" auf die Zufahrt zur Abstellanlage. Im Hintergrund erheben sich die Feuerwehrwache und das "Berliner Tor Center".

Blick von der Berlinertordammbrücke.
Blick von der Berlinertordammbrücke nach Norden auf die Bahngleise. Ein Regionalbahnzug strebt der Haltestelle "Hasselbrook" zu.
