H.H.-A. - Hamburger Hochbahn - Allerlei / Ehemalige Formsignale

Bei der Hamburger Hochbahn gab es ab 1912 bis in die 1950er Jahre Formsignale, die den Zug- und Rangierverkehr regelten. Sie waren stark an die Formsignale der "Königlich Preußischen Staatseisenbahn" angelehnt, die es noch bis 1920 gab. Die Formsignale standen nur auf oberirdischen Streckenabschnitten. Die Kurzbezeichnungen der Signalbegriffe sind mir leider nicht geläufig; möglicherweise waren sie identisch mit denen der Preußischen Staatseisenbahn oder der späteren "Deutschen Reichsbahn".

Die Hauptsignale zeigten an, ob ein dahinterliegender Streckenabschnitt befahrbar war oder nicht. Daneben zeigten sie durch einen, zwei oder drei Flügel an, welche Fahrstraße befahren werden sollte. Flügel, die parallel am Signalmast anlagen, hatten für das Signalbild keine Bedeutung. Dreiflügelige Signale gab es beispielsweise in Barmbek und Kellinghusenstraße. In Barmbek gab es auch schöne Beispiele von Signalen auf Auslegern oder Brücken.

Die Hauptsignale wurden als Ausfahr-, Einfahr- und als Blocksignale verwendet. Exakte Geschwindigkeiten wurden durch die Flügelanzahl nicht explizit signalisiert, dies geschah wohl durch die Bahnhofsfahrordnung oder Zusatzsignale. Es wurde nur auf die geringere Geschwindigkeit einer anderen Fahrstraße aufmerksam gemacht.

Bis etwa 1958 gab es auf der Walddörferbahn noch Flügelsignale; bereits in den 1920er Jahren wurden sie aber beispielsweise auf dem Ring durch Lichtsignale ersetzt. Die Signalsierung mittels grün / gelb für den Begriff "Langsamfahrt", der ab 1948 beispielsweise bei der "Deutschen Bundesbahn" eingeführt wurde, wurde wohl, zumindest für die Formsignale, nicht mehr von der HHA übernommen.

Die Masten bestanden aus Rundprofilen, die durch Steigeisen besteigbar waren. Diese Masten waren von vorne rot - weiß und von hinten grau oder weiß gestrichen. Die Flügel, ebenfalls rot - weiß, waren wie bei der "großen Eisenbahn" länglich mit einer kreisrunden Kelle am Ende ausgebildet, wobei es mindestens auch ein Signal mit "Negativfarbgebung" (außen weiß, innen rot) und einer geschweiften Spitze, ähnlich wie bei den bayerischen Ruhehaltsignalen gab (Ausfahrsignal "C" in Sierichstraße Richtung Schlump, ein Bildbeispiel folgt weiter unten!).

Die Flügel waren sowohl mit Löchern und Schlitzen (wegen der damit verbundenen geringeren Windlast) als auch ohne vorhanden. Sie wurden durch Gegengewichte gehalten. Die Signallichter wurden elektrisch betrieben und die Signalblenden waren teilweise in den Flügel integriert.

Die Vorsignale zeigten an, ob das zugehörige Hauptsignal "Halt" oder "Fahrt" zeigte. Die Anzahl der Flügel des Hauptsignals wurde nicht an den Vorsignalen angezeigt. Vorsignale wurden bereits damals nur aufgestellt, wenn die Sicht auf das Hauptsignal eingeschränkt war. Vorsignaltafeln oder -baken gab es anscheinend nicht. So bestand die Gefahr, ein "Fahrt erwarten" zeigendes Signal tagsüber zu übersehen oder bei Nacht mit einem Hauptsignal (beide zeigen ein grünes Licht) zu verwechseln.

Ob die heute vorhanden zwei Lichter des Lichtvorsignals bei den Formvorsignalen bereits Verwendung fanden (bei den Einheitsvorsignalen der "großen Eisenbahn" ab etwa 1910), entzieht sich meiner Kenntnis. Den Zusatzflügel gab es wohl ebenfalls nicht. Die Signalscheibe war nicht aus einer Fläche, sondern aus mehreren Teilen zusammengeschraubt. Der aus mehreren Längsstreben zusammengesetzte Mast war rot - weiß gestreift gestrichen (analog zu den Hauptsignalen).

Die Sperrsignale gab es meines Wissens nach nur im Betriebsbahnhof Barmbek. Dort zeigten zwei Exemplare die Befahrbarkeit der Ausfahrgleise aus den Hallen 1 oder 2 in den Personenbahnhof an. Sie wurden wohl 1915 aufgestellt und waren spätestens 1950 wieder verschwunden.

Tages-
zeichen
Nacht-
zeichen
Bedeutung
Hauptsignale
Tageszeichen: ein Flügel, waagerecht nach rechts zeigend. Nachtzeichen: ein rotes Licht. Zughalt.
Tageszeichen: ein Flügel, schräg nach rechts oben zeigend. Nachtzeichen: ein grünes Licht. Fahrt.
Tageszeichen: zwei Flügel, schräg nach rechts oben zeigend. Nachtzeichen: zwei grüne Lichter senkrecht übereinander. Langsamfahrt.
Tageszeichen: drei Flügel, schräg nach rechts oben zeigend. Nachtzeichen: drei grüne Lichter senkrecht übereinander. Langsamfahrt, aber für eine andere Strecke als die, für die das Signalbild: "zwei Flügel / zwei grüne Lichter" gezeigt wird.
Vorsignale
Tageszeichen: eine runde gelbe Scheibe mit weißem Rand. Nachtzeichen: ein gelbes Licht. Halt am Hauptsignal erwarten.
Tageszeichen: die runde Scheibe ist um 90° nach oben weggeklappt. Nachtzeichen: ein grünes Licht. Fahrt oder Langsamfahrt am Hauptsignal erwarten.
Sperrsignale
Tageszeichen: eine kreisrunde weiße Fläche, die durch einen schwarzen Balken getrennt ist, auf schwarzen Untergrund. Nachtzeichen: das beleuchtete Tageszeichen. Zughalt und Rangierverbot. Das rückwärtige Nachtsignal zeigt zwei waagerechte weiße Lichter.
ageszeichen: eine kreisrunde weiße Fläche, die durch einen schwarzen, um 45° nach rechts steigenden Balken getrennt ist, auf schwarzen Untergrund. Nachtzeichen: das beleuchtete Tageszeichen. Zughalt; Rangierverbot aufgehoben. Das rückwärtige Nachtsignal zeigt zwei weiße Lichter, im Winkel von 45° nach rechts ansteigend.

Fotos

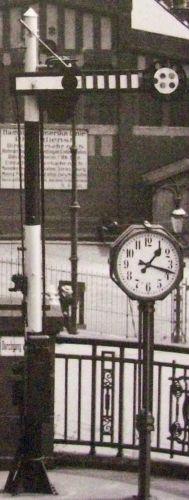

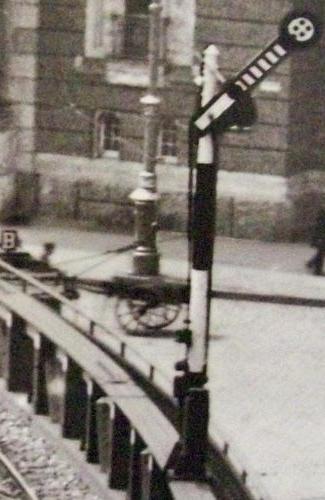

Einflügeliges Signal bei Landungsbrücken. Einflügeliges Signal bei Rödingsmarkt.

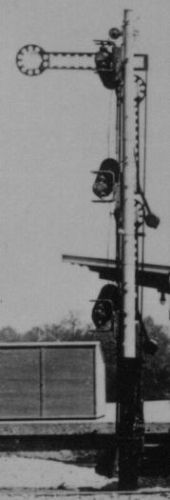

Einflügelige Formsignale: Links in Halt- und rechts in Fahrtstellung. Die Masten sind recht kurz und die Signalflügel mit Schlitzen und Löchern versehen.

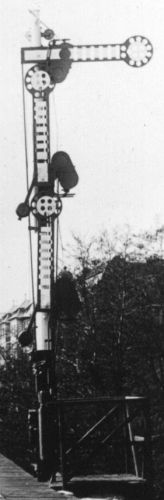

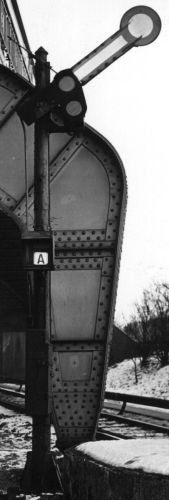

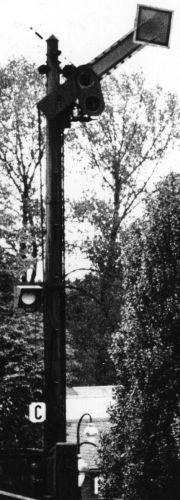

Signal mit geschweifter Spitze bei Sierichstraße. Signal mit durchgehendem Flügel im Betriebsbahnhof Barmbek.
Abweichende Signalflügel in Sierichstraße (links) und im Betriebsbahnhof Barmbek (rechts).

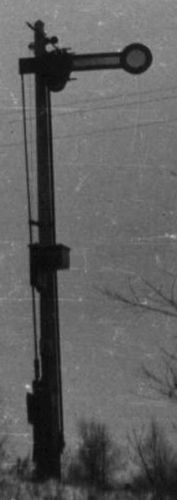

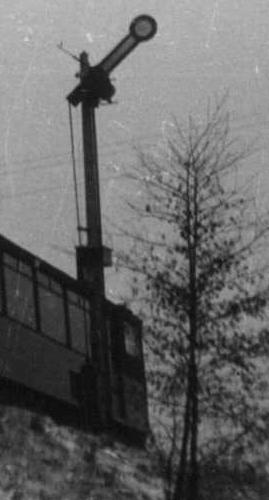

Einflügeliges Signal auf der Walddörferbahn zeigt Halt. Einflügeliges Signal auf der Walddörferbahn zeigt Fahrt.
Wahrscheinlich irgendwo auf der Walddörferbahn sind diese beiden Fotos entstanden, die ein einflügeliges Signal in Halt- und Fahrtstellung zeigen. Die Walddörferbahn hatte noch bis in die 1950er Jahre Formsignale.

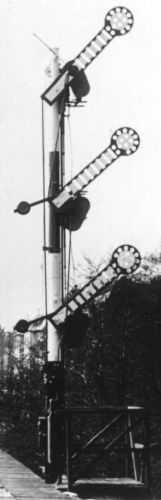

Dreiflügeliges Hauptsignal zeigt Halt. Dreiflügeliges Hauptsignal zeigt Langsamfahrt in ein weiteres abzweigendes Gleis. Rückseite eines dreiflügeligen Hauptsignals.
Dreiflügelige Signale in Kellinghusenstraße: Links das Ausfahrsignal Richtung Eppendorfer Baum in Haltstellung, daneben in Langsamfahrtstellung für ein weiteres abzweigendes Gleis. Rechts das Signal für Züge aus Richtung Ohlsdorf von hinten gesehen. Alle drei Fotos dürften 1912 entstanden sein.

Formvorsignal bei Kellinghusenstraße.

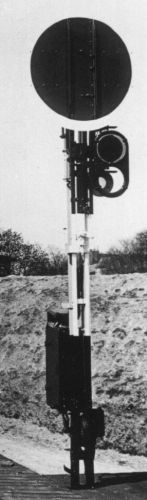

Das einzige bisher bekannte Bild eines Formvorsignals ist dieses Exemplar, das das Einfahrsignal von Kellinghusenstraße aus Richtung Sierichstraße ankündigte. Gut zu erkennen sind die geteilte Scheibe und der zweifarbige, nicht aus einem Stück bestehende Mast.

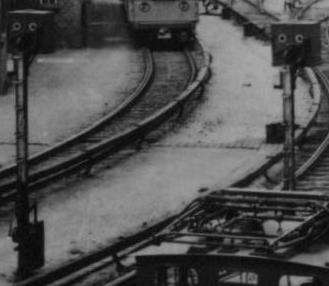

Sperrsignale im Betriebsbahnhof Barmbek.
Diese beiden Sperrsignale sicherten die Ausfahrten von den Hallen 1 und 2 in den höher gelegenen Personenbahnhof. Der Dachstromabnehmer gehört einer der beiden E - Loks der HHA.
